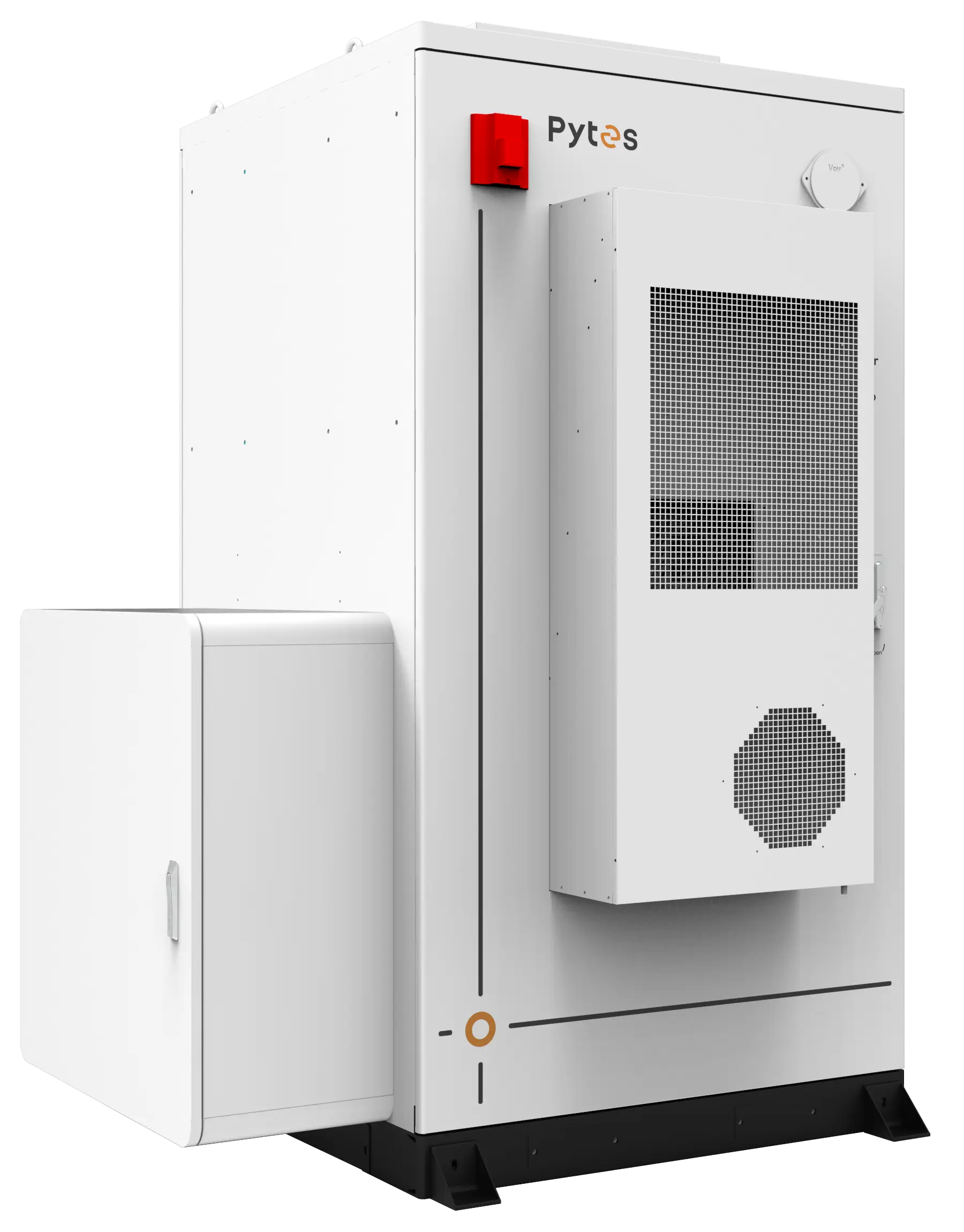

HV48300 MAX SEの構造と設置方法は、大型キャビネット型エネルギー貯蔵システムをベースとしています。その物理的な寸法、キャビネットの重量、取り付け構造、および並列接続機能は、商業用または産業用バッテリーの設置を計画する際に重要な要素となります。
HV48300 MAX SEキャビネットの寸法は、1750 × 1450 × 2350 mm（幅×奥行×高さ）です。
構成によって異なりますが、システムの重量は約1,686～2,519kgです。輸送、吊り上げ、床への設置、最終的なキャビネットの位置決めを計画する際には、この重量を考慮する必要があります。
設置場所は、キャビネット全体の設置面積を収容できる広さが必要であり、キャビネットを所定の位置に移動させるための十分な通路も確保する必要があります。
HV48300 MAX SEは、バッテリーモジュールと関連システムコンポーネントを1つの筐体に統合したキャビネット型構造を採用しています。
このキャビネットはIP55規格に準拠しており、屋内および屋外への設置に対応しています。
設置にあたっては、キャビネットをその重量を支えられる適切な基礎または床の上に設置する必要があります。また、設置レイアウトには、ケーブル接続およびメンテナンスのための十分なスペースを確保してください。
HV48300 MAX SEは、インバーターの統合に汎用的な取り付け構造を採用しています。これにより、プロジェクト構成に応じて、異なるインバーターモデルを組み合わせてバッテリーシステムを構成することが可能です。
キャビネットとインバータの位置は、DCケーブル、通信ケーブル、接地接続、その他の配線がキャビネットへのアクセスを妨げないように、同時に計画する必要があります。
HV48300 MAX SEは、柔軟なバッテリー構成に対応しています。1Pアーキテクチャでは、システムは1P8Sから1P15Sまで構成可能で、定格エネルギーは128.60kWhから241.15kWhです。また、2Pアーキテクチャ（2つのBCUを並列接続）も使用可能で、各BCUは最大1P7Sまで対応し、定格エネルギーは225.06kWhとなります。
1P15S構成は、定格エネルギー241.15kWh、定格電力120.57kW、動作電圧範囲697.5V～852Vを提供します。
この構造により、必要なエネルギー量と電圧範囲に応じてバッテリー構成を選択することが可能となる。
より大規模なエネルギー貯蔵システムを構築するには、複数のHV48300 MAX SEキャビネットを並列接続することができます。
このキャビネットレベルの拡張方式では、基本的なキャビネット構造を変更することなく、バッテリー容量を追加できます。複数のキャビネットを設置する場合は、各キャビネットに必要なケーブル接続部とサービスアクセス用のスペースを十分に確保する必要があります。
HV48300 MAX SEには、庫内温度管理のための統合型HVACシステムが搭載されています。
本システムは、L35環境下で5,000Wの冷却能力と2,500Wの加熱能力を備えています。モジュールレベルのファンにより、キャビネット内部の強制空冷が可能です。
キャビネットのレイアウトは、空調システムの空気経路を妨げないように設計し、熱管理システムが適切に動作するようにする必要があります。
HV48300 MAX SEは、キャビネット構造内に以下のような複数の安全コンポーネントを組み込んでいます。
有害ガス検知および換気
エアロゾル抑制
圧力緩和
消防ホース接続ポート
これらの部品は、設置後もアクセス可能な状態にしておく必要があります。キャビネットのレイアウトは、関連するインターフェースや緊急アクセスポイントを妨げないようにしてください。
HV48300 MAX SEの設置における主な構造および設置ポイントは以下のとおりです。
キャビネットサイズ：1750 × 1450 × 2350 mm
重量：構成によって約1,686～2,519kg
設置場所：屋内または屋外
筐体：IP55
取り付け：インバータ統合用の汎用構造
バッテリー構成：1P7S～1P15S
並列接続：複数のキャビネットに対応
熱管理：冷暖房機能を備えた統合型HVACシステム
安全性：ガス検知、換気、エアロゾル抑制、圧力解放、および消火ホース接続
